一、概述

随着上网电价日益降低(补贴取消、竞争上网)，发电的主要收入从上网卖电到自消纳，光伏电站不申请并网的场景会日益增加。电网对未申请并网的电站要求不能向电网输送功率，不能造成电网功率因数异常。若未达到电网要求，会面临电网罚款甚至要求电站停止发电的情况，造成巨大经济损失。

在并网发电系统中，为满足电网对防逆流需要，系统需要配置防逆流装置，通过实时监测配电变压器低压出口侧（或其他电网公共连接点）的电压、电流信号检测功率，并通过调控设备实时输出指令到逆变器进行功率调节，防止在自消纳场景下逆变器向电网输送电能。

二、产品特点

Ø采用全志T113-i双核处理器，2xCortex-A7+RISC-V+DSP架构，高性能、低功耗、高可靠性；

Ø支持2路Ethernet，隔离保护设计；

Ø支持8路RS485，隔离保护设计；

Ø支持4G通讯，选配模块；

Ø支持Modbus、IEC104等规约；

Ø内置硬件看门狗电路，可配合应用程序实现对系统的监护，以保证设备的长期稳定运行；

Ø内置短延时电容，外部电源断电后至少可维持系统正常运行4秒，同时提供断电信号供用户应用程序监测，以便及时进行保护操作；

Ø直接交流电源输入，省去外配电源适配器，使用更加方便。在有电力直流后备电源的场合，可以采用直流电源供电，装置的运行可靠性将进一步提高；

三、技术参数

四、应用原理

防逆流控制以配电的公共连接点有功功率为控制目标，综合考虑拓扑关系、各种约束条件后，计算出发电单元的有功目标值，下发控制指令，避免并网点的功率倒送到电网，并实时采样有功功率等数据形成闭环控制。

正常运行状态下，电网进线处功率与设定值(防止逆流的死区值)实时比较，作为是否防有功倒送的判据。当电网进线处功率小于设定值时，需降低光伏进线处功率；当电网进线处功率增大时，需提高光伏进线处功率。

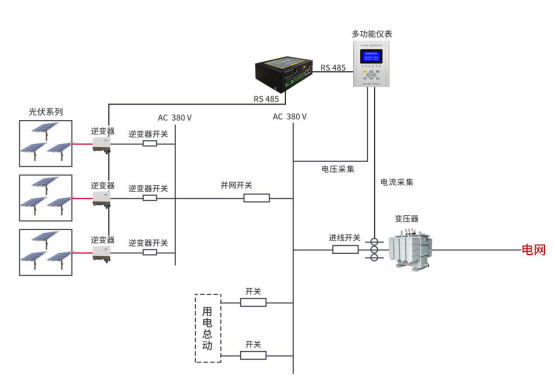

控制原理图如下：
