1.装置简介

SCD-DF3500智能低频低压减载装置是新一代智能低频低压减载装置，产品采用国际先进的ARM和表面贴装技术，工艺成熟可靠，用于在系统频率降低或电压降低时切除指定的线路，维持系统有功平衡和无功平衡，保证电网的安全稳定运行。

   1.1 装置主要特点

Ø 先进的设计理念保证了装置的优良性能；

Ø 采用ARM和串行的双14位A/D同步采样技术；

Ø 软硬件设计标准化、模块化，便于现场维护和装置功能的升级；

Ø 灵活的通讯方式：可选的现场总线（MODBUS）或以太网通讯方式；

Ø 双回路冗余设计：实时自动识别每路电压和频率的正常与否，综合两路电压和频率的数据判断，杜绝了PT回路异常、频率异常、系统故障等引起的误动的可能性；

Ø 可支持MODBUS、IEC60870-5-103/104、Modbus、61850等多种规约；

Ø 装置采用标准4U加强型单元机箱，按抗强振动、强干扰设计。

   1.2 基本功能

Ø 8轮低周减载功能：给出低周跳闸输出触点及闭锁重合闸输出触点；

Ø 8轮低压减载功能：给出低压跳闸输出触点及闭锁重合闸输出触点；

Ø 过负荷告警，系统低周告警；

Ø 每个出口继电器可用出口板的拨码开关选择到8轮中的任一轮输出线上；

Ø GPS时钟同步输入；

Ø 具有故障录波、信号等功能；

Ø 面板上具有图文液晶显示和简易键盘，还具有运行、告警等指示灯；

Ø 装置通过现场总线与DSM（数字变电站管理系统）通讯，可完成远方监视和控制功能。

    1.3 面板说明

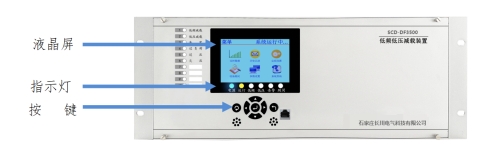

装置前面板主要由液晶显示屏、指示灯、按键三部分组成。

2. 技术指标

    2.1 额定工作电源

Ø DC 220 V 或 DC110V（订货注明）。

    2.2 额定交流数据

Ø 额定交流电流In：5A或1A（订货注明）；

Ø 额定交流电压Un：100V／，100V；

Ø 频率fn：50Hz。

    2.3 交流回路过载能力

Ø 施加1.2Un装置可持续工作；

Ø 施加1.2In装置可持续工作；

    2.4 功率消耗

Ø 直流回路不大于15Ｗ；

Ø 交流回路不大于0.5VA／相。

    2.5 出口触点

在电压不超过250Ｖ，电流不超过0.5A，时间常数为5±0.75ms的直流有感回路中，装置输出触点的断开容量为50W，长期允许接通电流不超过5Ａ。

    2.6 主要技术数据

2.6.1 频率的测量范围及误差

Ø 频率整定范围：45.00～55.00Hz,级差 0.01Hz,误差不大于±0.01Hz；

Ø 滑差闭锁整定范围：0.1～9.99Hz，级差 0.1Hz/S，误差不大于±0.1Hz/s。

2.6.2 电压的测量范围及误差

Ø 电压整定范围：0.2Un ～ 1.2Un，级差 0.01V,误差不大于±0.5%；

Ø 滑压闭锁整定范围：10～100V/S，级差 0.01V/S，误差不大于±1.0V/S。

2.6.3 电流的测量范围及误差

Ø 电流整定范围：0.2In ～ 2.0In，级差 0.01A,误差不大于±1.0%；

2.6.4 低周减载、低压减载、过负荷联切延时范围及误差

Ø 延时时间：0.0 ～ 99.99s，整定级差 0.01s，平均误差不超过±30ms。

2.6.5 遥测精度

Ø 电流、电压0.2级，有功、无功0.5级。

2.6.6 遥信分辨率

Ø 不大于2ms。

    2.7 绝缘性能

2.7.1 绝缘电阻

Ø 装置所有电路与外壳之间绝缘电阻在标准实验条件下，不小于100MΩ。

2.7.2 介质强度

Ø 装置所有电路与外壳的介质强度能耐受交流50Hz，电压2KV(有效值)，历时1min试验，而无绝缘击穿或闪络现象。当复查介质强度时，试验电压值为规定值的75%。

    2.8 冲击电压

Ø 装置的导电部分对外露的非导电金属部分及外壳之间，在规定的试验大气条件下，能耐受幅值为5KV的标准雷电波短时冲击检验。

    2.9 抗干扰能力

Ø 装置能承受GB/T14598.13规定的频率为1MHz及100KHz衰减振荡波（第一个半波电压幅值共模为2.5KV，差模为1KV）脉冲干扰试验；

Ø 装置能承受GB/T14598.14规定的严酷等级为IV级的静电放电干扰试验；

Ø 装置能承受GB/T14598.9规定的严酷等级为III级的辐射电磁场干扰试验；

Ø 装置能承受GB/T14598.10规定的严酷等级为IV级的快速瞬变干扰试验。

    2.10 机械性能

Ø 工作条件：装置能承受严酷等级为１级的振动响应、冲击响应检验；

Ø 运输条件：装置能承受严酷等级为１级的振动耐久、冲击耐久及碰撞检验。

    2.11 环境条件

Ø 环境温度

       工作：－10℃ ～ 50℃；

             贮存：－25℃ ～ 70℃  在极限值下不施加激励量，装置不出现不可逆变化，温度恢复后装置应能正常工作；

Ø 大气压力：86～106kＰa（相当于海拔高度2km及以下）；

Ø 相对湿度：不大于95%，无凝露；

Ø 其它条件：装置周围的空气中不应含有带酸、碱、腐蚀或爆炸性的物质。
